DESINFECCIÓN DE AULAS EN CENTROS EDUCATIVOS



Son diversos los sistemas de desinfección que se están ofertando hoy en día debido a la Pandemia mundial que gira en torno al Coronavirus (COVID 19), entre todos ellos y con una eficiencia más que demostrada, están los que incorporan lámparas de luz ultravioleta de onda corta UVC, estos son utilizados en diversos ámbitos tales como: depuradoras de agua, hospitales, espacios militares, investigación,….etc. En definitiva, es una tecnología conocida, estudiada, totalmente documentada y probada. Esta tecnología es utilizada por muchas industrias.

La tecnología UVC se descubrió en 1847 y se implementó por primera vez para la purificación del agua en 1903.

Los sistemas UVC matan al 100% de la tuberculosis y es reconocida por este hecho.

USOS DE LA LUZ UV

La radiación UVC inactiva o daña el ADN/ARN de los microorganismos, por lo que no puede replicarse ni causar daño.

El UVC puede reducir o eliminar:

• Virus
• Bacterias
• Hongos
• Moho
• Levadura

No cualquier sistema de luz UVC es el más conveniente para lograr los objetivos de desinfección y para cumplir a la vez las Certificaciones vigentes al respecto, detalle muy importante a la hora de tener en cuenta el uso de este tipo de iluminación o equipo a instalar, además si hablamos de una instalación, se deben de cumplir unos requisitos de seguridad hacia las personas.

El producto que aquí se oferta, es un producto con sus Certificaciones  y que en lo que respecta a seguridad cumple con las normativas vigentes:

• Dispone de sensor de movimiento. Una vez que se detecta un movimiento, la unidad se apagara inmediatamente (dentro de 20mseg.)
• Dispone de alarma sonora. Cuando se emite UVC, se escuchara una alarma sonora. Esto le advierte de que el sistema está activo y funcionando.
• Dispone de alarma visual. Cuando el sistema está funcionando, una alarma visual (luz LED roja) parpadeara continuamente mientras se emita UVC, este LED rojo le advertirá de que el sistema está activo.

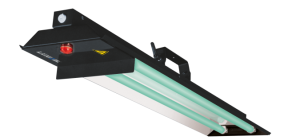

El equipo está equipado con una lámpara UVC de la marca PHILIPS. Estas lámparas TUV 30W/55W HO poseen las siguientes características:

• Lámpara de baja presión de 253,7Nm.
• 9000 horas de vida estimada.
• Irradiación de 100/150 uW/Cm2 a 1mt.
• Vidrio especial (sodio-bario) para eliminar 185Nm (Ozono, 03.)
• Reflectores especiales de aluminio miro-4.

Las características principales del equipo son:

• Tiempo de desinfección >15 min (instalándose a 2,5-3m de altura)
• Potencia de radiación: 1x 20W Philips (254nm UVC)
• Montaje: pared, techo o trípode.
• Lámina protectora para luminaria (bajo pedido).
• Reemplazo de luminarias: una vez al año
• Doble seguridad: sensor de movimiento y luz LED + alarma sonora.
• No usar radiación directa en personas y animales.
• Covertura: hasta 22 m2
• 1xTUV 55W HO
• IP20
• 57W AC220-240V 50/60 Hz
• 1080 x 135 x 165mm
• 5.0 kg

Para conocer la luz necesaria a radiar del tipo UVC, se necesita de la siguiente tabla, la cual nos da el dato de la dosis promedio necesaria para desactivar los diversos tipos de Coronavirus conocidos, siendo necesario una dosis promedio de 67J/m2:

Con este dato, junto a los datos del espacio a desinfectar (altura y m2), podremos saber el número de luminarias a instalar del modelo ofrecido, sabiendo que cada una es capaz de cubrir un espacio de 22m2, así como el tiempo aproximado de desinfección:



USOS DE LA LUZ UVC
Summary of Ultraviolet Studies on Coronaviruses
Microbe	Dgg Dose J/m2	UV km2/J	Base Pairs kb	Source
Coronavirus	7	0,3512	30741	Walker 2007a
Berne virus (Coronaviridae)	7	0,321	28480	Welss 1986
Murine Coronavirus (MHV)	15	0,15351	31335	Hirano 1978
Canine Coronavirus (CCV)	29	0,08079	29278	Saknimit 1988b
Murine Coronavirus (MHV)	29	0,08079	31335	Saknimit 1988b
SARS Coronavirus CoV-P9	40	0,0575	29829	Duan 2003c
Murine Coronavirus (MHV)	103	0,0224	31335	Liu 2003
SARS Coronavirus (Hanci)	134	0,0172	29751	Kariwa 2004d
SARS Coronavirus (Urbani)	241	0,00955	29751	Darnell 2004
Average	67	0,03433
UVC Y COVID	Energía = Potencia * Tiempo 1J= 1W*1seg
	UV Dosis = Irradiancia* Tiempo 1mJ/m2= 1mW/cm2*1seg
	Cada microorganismo necesita una dosis diferente de UV



Gracias a la calculadora automática que nos ofrece el fabricante, podemos calcular el tiempo de radiación:



Se puede observar en la calculadora que radiando una dosis de (67 J/m2), bastaría con tan solo 16 minutos para 22m2 que son los m2 que cubre una lámpara, es por esto que en un ejemplo de aula de 40m2, se necesitarían 2 luminarias y un tiempo aproximado de 20 minutos.

Por último, no podemos olvidarnos de las Certificaciones del producto a las que al principio se hacía mención:



CERTIFICADOS

CERTIFICADOS: Directiva 2014/35 LVD Directiva 2014/30 EMC Directiva 2011/65 + 2015/863 ROHS Directiva 2012/19 WEEE ESTÁNDARES SEGUIDOS EN 61199:2011/A 1: 2013 + 2: 2015 EN 61549:2003/ A 1:2005 + A2:201 O + A3: 2012 EN 62493: 2015 EN 62233:2008 EN 62471: 2009 (IDT IEC62471: 2006) EN 60598-1: 2015-04 EN 60598-2-1: 2012 EN 60335-1: 2020 IEC 598-2_1:1994 + Ap 1: 2000P EN 50581: 2012 (para ser reemplazada por EN-IEC 63000:2018) EN 61000-3-2: 2014 EN 55014-1: 2017 EN 55014-2: 2015 UNE EN 12198-1/2

Junto al producto y una vez finalizada la instalación, se entrega el documento de declaración de conformidad de las Certificaciones que se cumplen.

Con respecto a la instalación, esta está compuesta de un interruptor de encendido mediante llave de seguridad y que se instalara a la entrada del aula, en el exterior de la misma junto a un indicador luminoso rojo de aviso de sistema activado.





Al activarse el encendido mediante la llave de seguridad, se activara un temporizador de cuenta atrás, donde previamente será programado el tiempo de desinfección. Al comenzar el temporizador a funcionar, se activara una luz roja de señalización de prohibido acceder al aula, igualmente las lámparas UVC se encenderán y emitirán un aviso acústico.

Para el caso de que se quedara alguien dentro del aula y como medida de seguridad, las lámparas UVC mediante su sensor de movimiento incorporado, dejarían de funcionar.

Para el caso de personas con hipoacusia, además del aviso sonoro de activación de lámparas, se activa una señalización mediante Led rojo que indica el estado activo de funcionamiento de las lámparas.

El uso de este sistema permite ser usado cuantas veces se desee (recreo, tiempo de comida, finalización de clases,…etc. Conviene igualmente decir, que este sistema es complementario a la limpieza e higiene habitual diario del aula realizada por la Empresa encargada de la misma.

Como obsequio por la contratación de la instalación, se realizaría a la finalización de la misma, una desinfección completa del aula mediante máquina de ozono.

Además, contamos con equipos de desinfección portátil, maletas germicidas, para poder desinfectar todos nuestros aparatos más pequeños de forma rápida y efectiva, en tan solo 30″ podremos tener todo listo para un siguiente uso.
